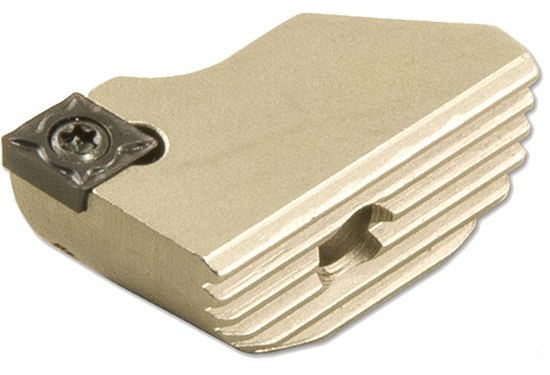

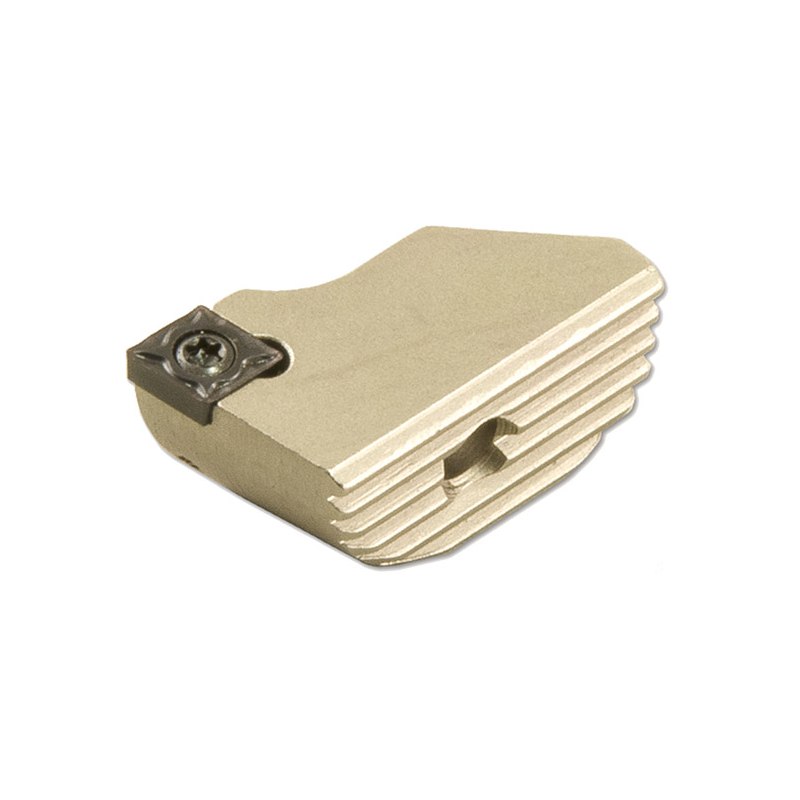

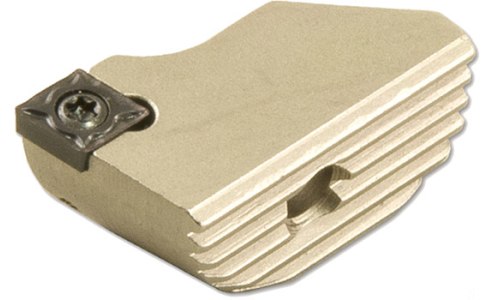

Regulowany cartridge do wytaczania zgrubnego

AKSR 36-50-09 AKKO

Na wymienne płytki CC.T 09T3..

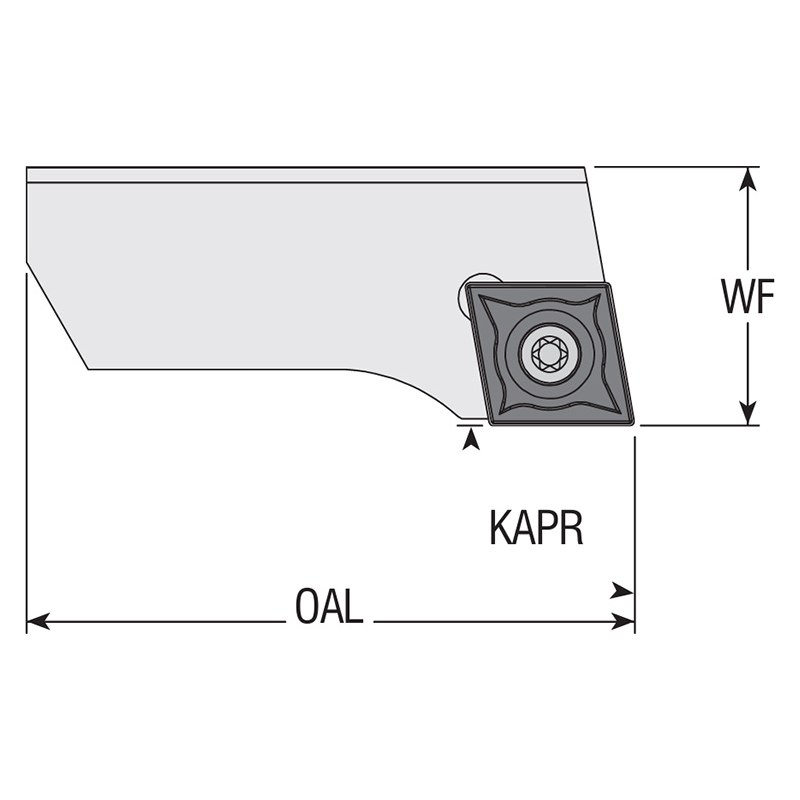

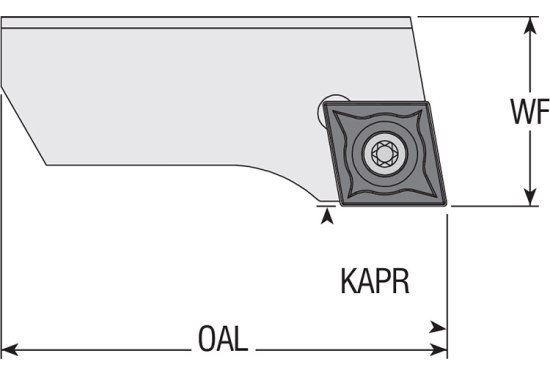

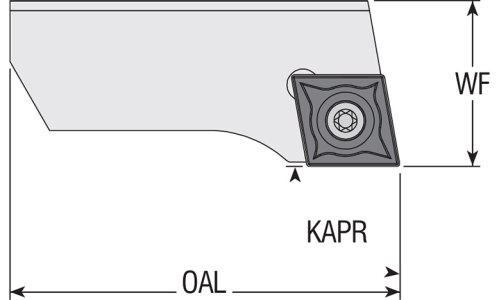

Wymiary:

CHARAKTERYSTYKA:

1) Regulacja promieniowa krawędzi skrawających musi być przeprowadzana za pomocą sprzętu do pomiaru narzędzi.

 2) Wytaczadło dwustronne jest przeznaczone do wytaczania zgrubnego wymagającego usuwania dużych ilości materiału.

     Z wytaczakiem dwuostrzowym:

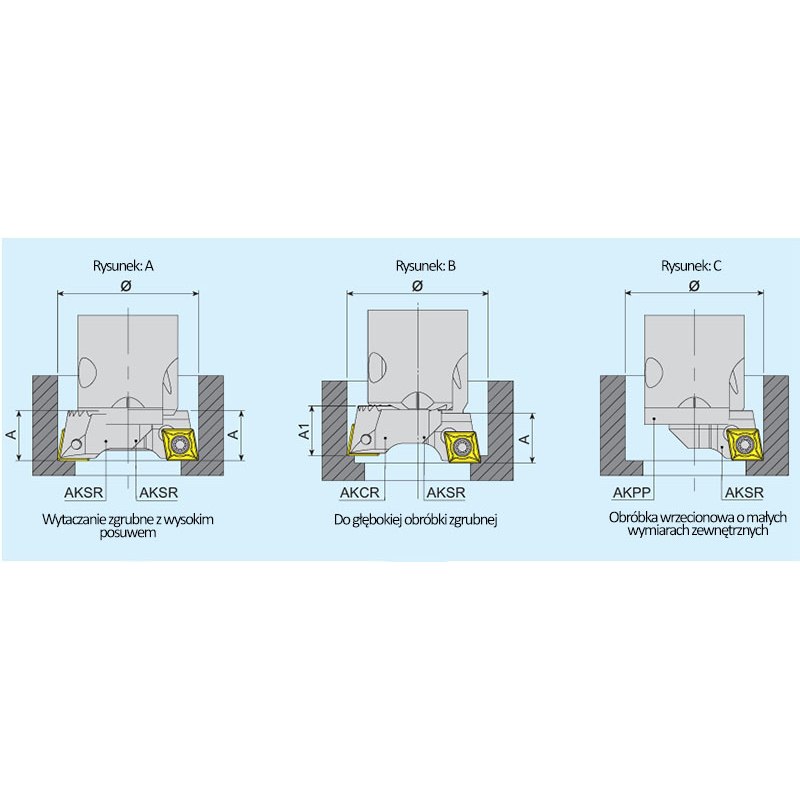

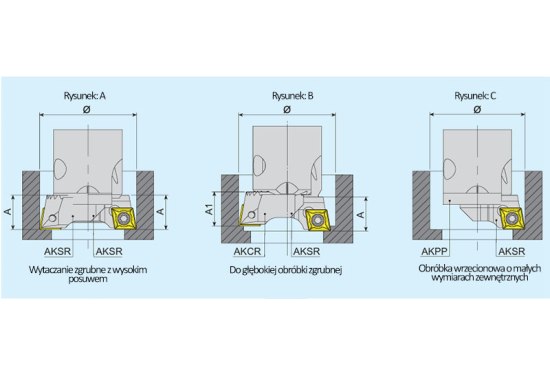

• W przypadku operacji wytaczania zgrubnego z dużymi posuwami, dwie kasety AKSR w tej samej płaszczyźnie są ustawione w tej samej odległości promieniowej (rys. A).

 • Wkład AKCR i wkład AKSR, które nie znajdują się w tej samej płaszczyźnie, są używane do wytaczania zgrubnego na dużych głębokościach (rysunek B)

1. W przypadku wytaczania zgrubnego liczbę przejść można podzielić dokładnie na pół, aby zapewnić gładkie cięcie, ale w tym przypadku posuw na rundę

należy obliczyć jako jedno przejście (f=f1)

 2. W przypadku wytaczania wykańczającego szerokość skrawania jest dzielona, dzięki czemu można pominąć część obróbki pośredniej.

 3) Wytaczaki z pojedynczym nabojem są przeznaczone do wytaczania zgrubnego i precyzyjnego z normalnym usuwaniem materiału. Należy zawsze stosować ząbkowaną płytkę ochronną AKPP (rys. C).

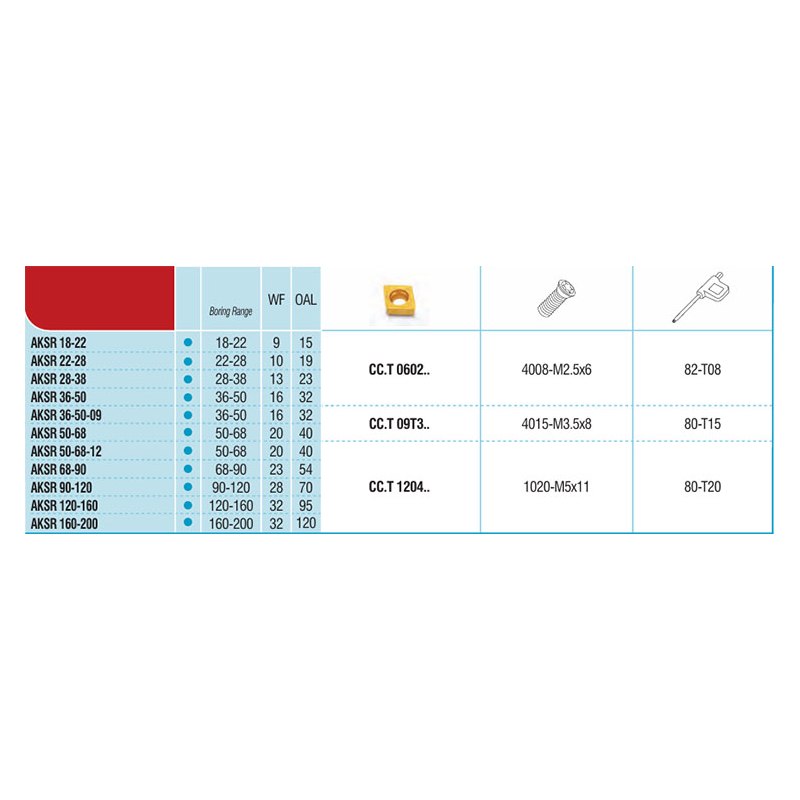

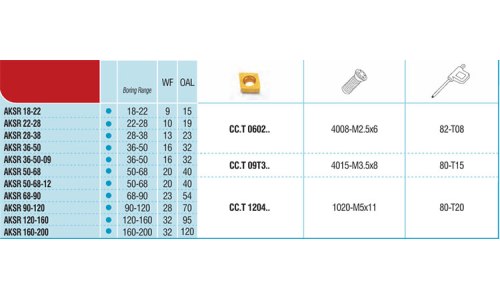

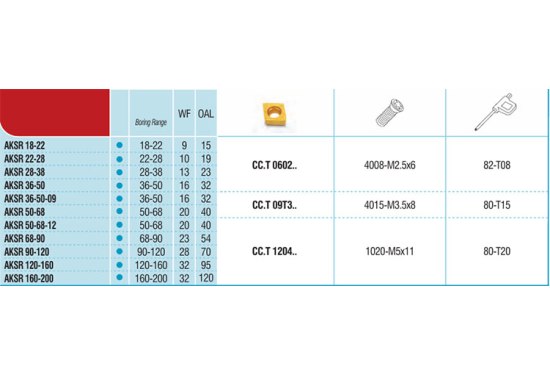

DOSTĘPNE ROZMIARY
