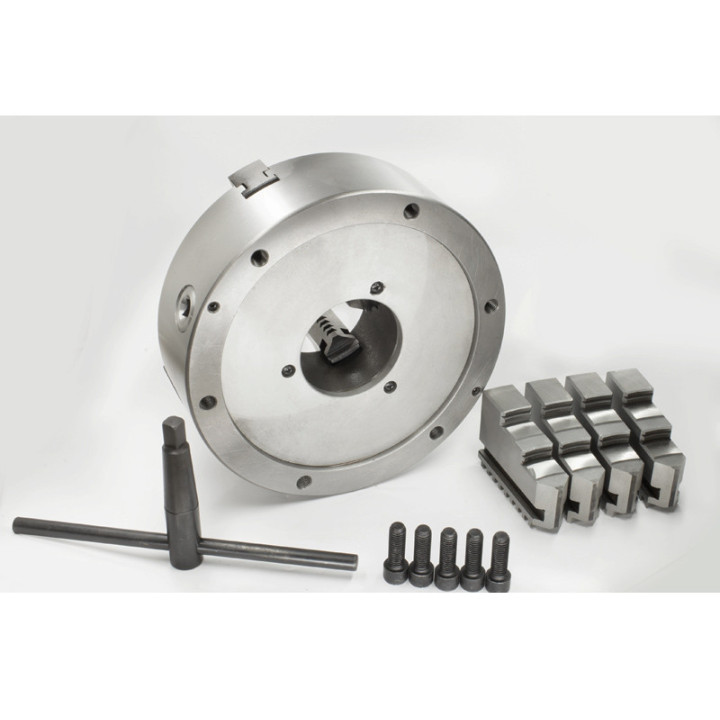

Uchwyt Tokarski 630/4 DIN6350 AXON

Ilość
Musisz być zalogowany!
Produkt dostępny od ręki



Darmowa dostawa



Gwarantowany zwrot w ciągu 14 dni



Gwarancja jakości



Polityka bezpieczeństwa

Informacje techniczne
Rozmiar Uchwytu -
630
Typ Uchwytu -
Samocentrujący
Ilość szczęk -
4 szczęki
Norma -
DIN 6350
Opis

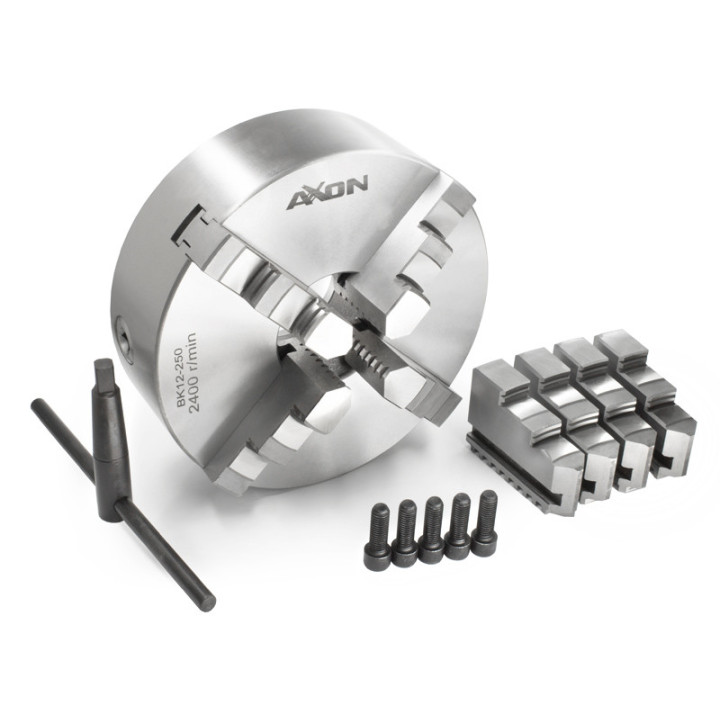

Uchwyt Tokarski 4 szczękowy 630 mm

Samocentrujący

DIN 6350  ISO 9001-2000

Uchwyt tokarski dane techniczne:

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI

WIELKOŚĆ

UCHWYTU

D

D1 D2 D3   H1 h z-d
80 56 67 16 50 4 3-M6
100 70 83 22 55 3 3-M8
125 95 108 30 58 4 3-M8
160 125 140 45 65 5 6-M10
200 160 176 65 75 5 6-M10
250 200 224 80 80 5 6-M12
315 260 286 100 90 6 6-M16
400 330 362 130 100 6 6-M16
500 420 458 210 115 6 6-M16

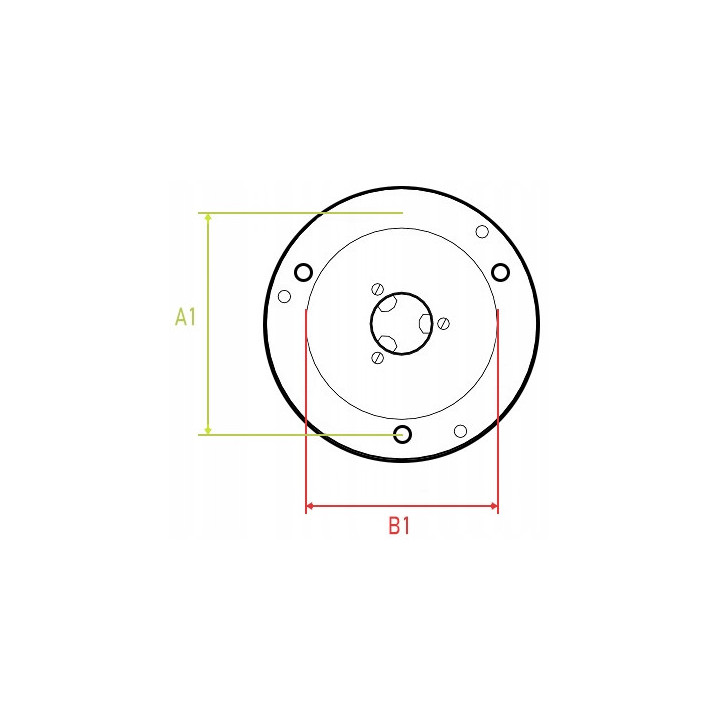

Kompatybilność z tarczą zabierakową

A1 - 584mm

B1 - 545 mm

Mocowanie Uchwytu tokarskiego

Uchwyt ,aby pasował do zabieraków w Polsce musi mieć identyczny

wymiar co do milimetra D1 oraz D2 , jak w tabelce (norma DIN 6350)



Uchwyt Tokarski 630/4 DIN6350 AXON
Cena
25 384,62 zł
31223.08 zł
