D - ROZMIAR UCHWYTU
D1-ŚREDNICA ZAMKA
D2-ROZSTAW ŚRUB
D3 - ŚREDNICA PRZELOTU
H1 -GRUBOŚĆ
H - GRUBOŚĆ WRAZ Z SZCZĘKAMI
|
WIELKOŚĆ UCHWYTU D |
D1 | D2 | D3 | H1 | h | z-d | ||||
| 80 | 56 | 67 | 16 | 50 | 4 | 3-M6 | ||||
| 100 | 70 | 83 | 22 | 55 | 3 | 3-M8 | ||||
| 125 | 95 | 108 | 30 | 58 | 4 | 3-M8 | ||||
| 160 | 125 | 140 | 45 | 65 | 5 | 6-M10 | ||||
| 200 | 160 | 176 | 65 | 75 | 5 | 6-M10 | ||||
| 250 | 200 | 224 | 80 | 80 | 5 | 6-M12 | ||||
| 315 | 260 | 286 | 100 | 90 | 6 | 6-M16 | ||||
| 400 | 330 | 362 | 130 | 100 | 6 | 6-M16 | ||||
| 500 | 420 | 458 | 210 | 115 | 6 | 6-M16 |
 |

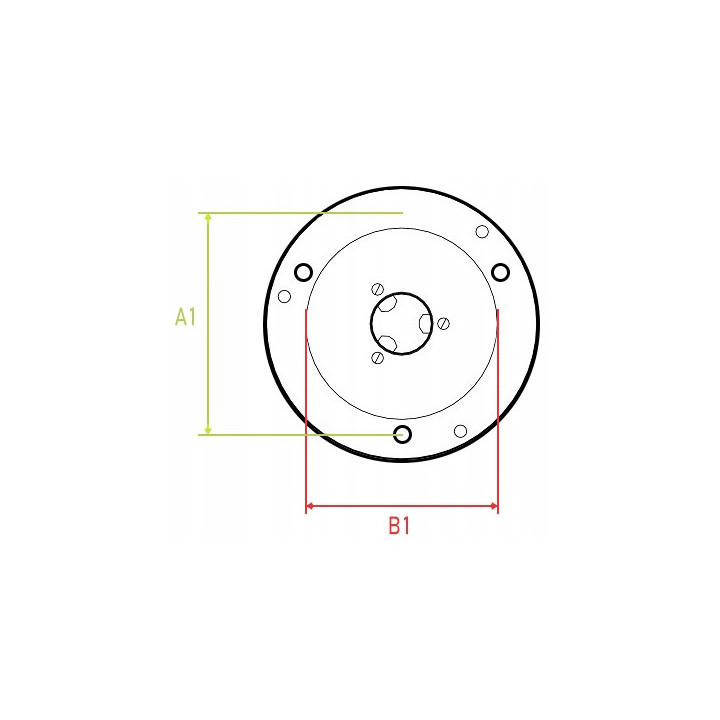

A1 - 67 mm B1 - 56 mm |
Uchwyt ,aby pasował do zabieraków w Polsce musi mieć identyczny
wymiar co do milimetra D1 oraz D2 , jak w tabelce (norma DIN 6350)
