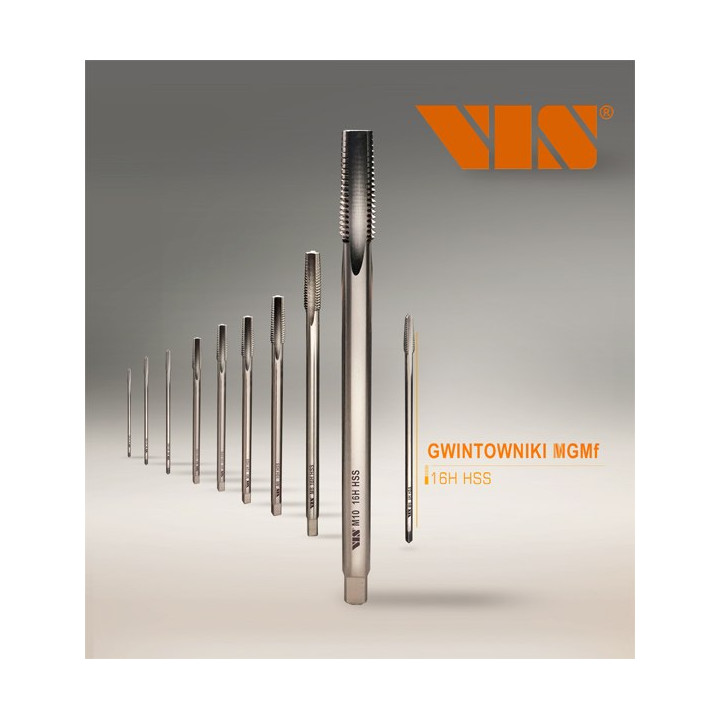

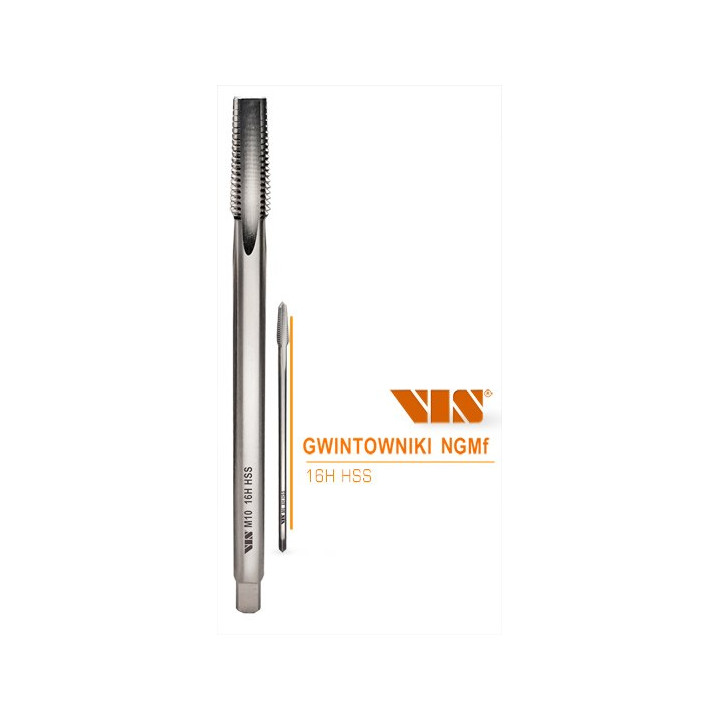

Dane techniczne gwintownika maszynowego M10 przelotowego

- średnica znamionowa d1 - M10,

- skok gwintu P - 1,5 mm,

- długość całkowita l1 - 100 mm,

- długość części roboczej l2 - 20 mm,

- długość użytkowa l3 – 39 mm,

- długość szyjki gwintownika d2 - 39 mm,

- średnica części chwytowej -  10 mm,

- wielkość zabierak kwadratowego - 8 mm,

- średnica otworu pod gwint – 8,5 mm
