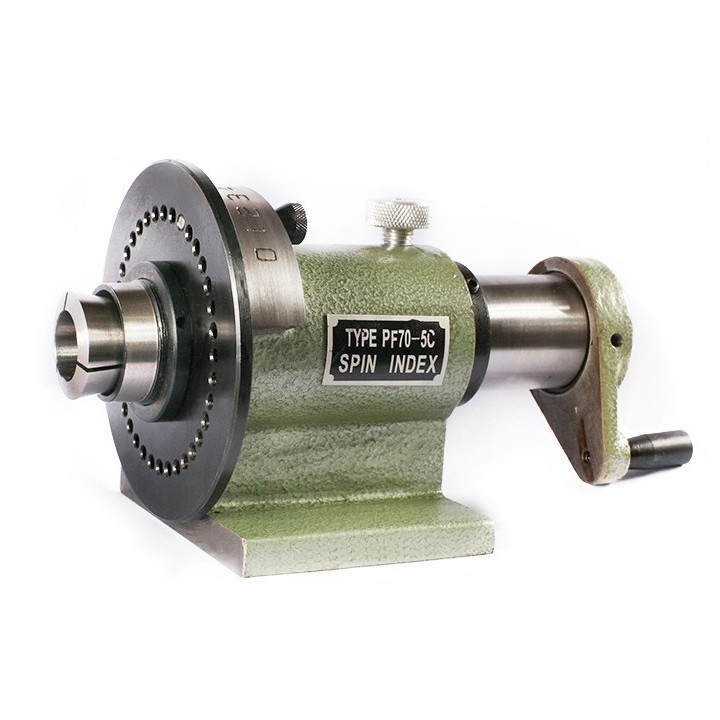

Urządzenie podziałowe podzielnica do tulejek 5C

Właściwości i zastosowanie:

• Podzielnica jest przyrządem pomocniczym, służącym do wykonywania prac frezarskich, wymagających np. dzielenia obwodu przedmiotu obrabianego na pewną liczbę równych lub nierównych części, do dzielenia na części odcinków linii prostych lub frezowania rowków śrubowych
• Tarczka podziałowa osadzona od czoła wrzeciona
• Położenie wrzeciona ustalane za pomocą trzpienia z zatrzaskiem, wysuwanym i wsuwanym za pomocą dźwigni.
• Przyrząd podziałowy stosowany jest podczas prac na szlifierkach, frezarkach oraz wiertarkach stołowych lub kolumnowych

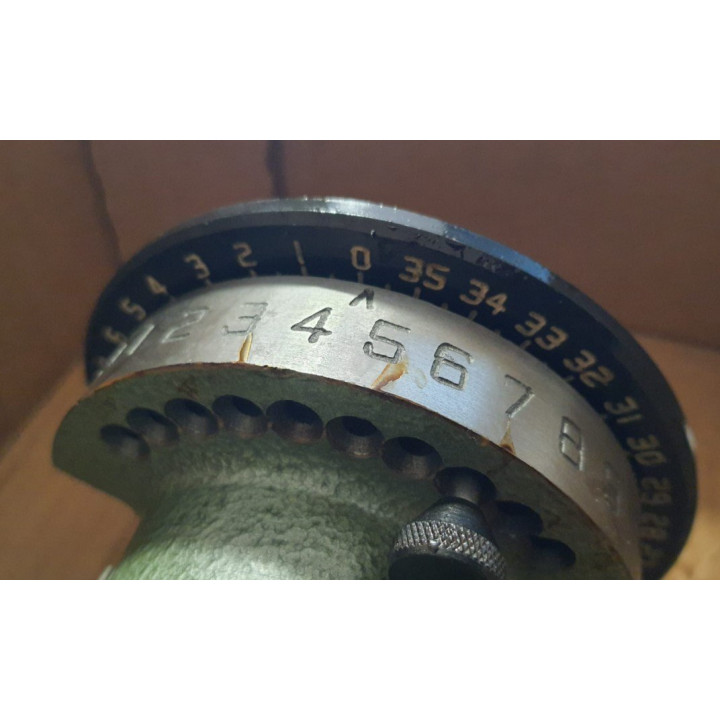

• Tarcza główna (czarna) umożliwia obrót co 10° (36 otworów na obwodzie)
• Krok podziału przy pomocy noniusza (skala na obudowie): 1°
• Do wrzeciona stosowane tulejki zaciskowe typu 5C
• W urządzeniu podziałowym można uzyskać dokładność podziału ±4’
• Konik nie wchodzi w skład zestawu
