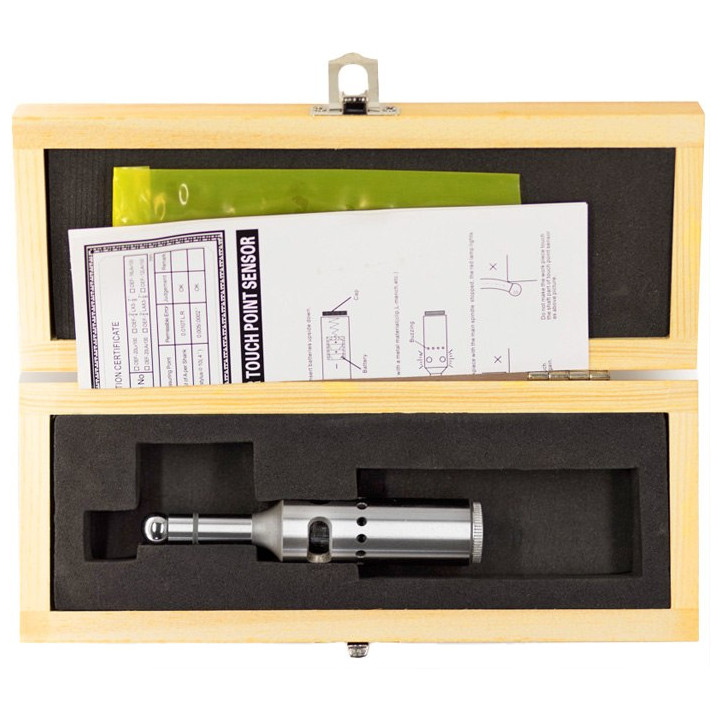

Czujnik krawędzi  z sygnalizacją świetlną

Zastosowanie :
Pozycjonowanie narzędzia w stosunku do przedmiotu obrabianego. Do krawędzi wewnętrznych i zewnętrznych. Ostrożnie najeżdżać czujnikiem do krawędzi tak, by oprawka kulki znajdowała się ponad nią. Najechanie na krawędź spowoduje zapalenie się lampek kontrolnych. Należy teraz skorygować przesunięcie tak, aby krawędź pokrywała się z promieniem kulki.

Dane techniczne:

• • Dokładność: 0,01 mm.
• • Styk czujnika: kulka o średnicy 10 mm montowana na sprężynie z odsadzeniem poprzecznym 5 mm.
• • Powtarzalność: 0,006 mm.
• średnica chwytu zaciskowego  20 mm
• średnica końcówki krótkiej 10 mm
