Jak mierzyć suwmiarką noniuszową? Praktyczny poradnik dokładnych pomiarów

Suwmiarka noniuszowa to jedno z najczęściej stosowanych narzędzi pomiarowych w warsztatach mechanicznych, zakładach produkcyjnych oraz przy pracach hobbystycznych. Dzięki swojej uniwersalności pozwala na wykonywanie dokładnych pomiarów wymiarów zewnętrznych, wewnętrznych, głębokości oraz stopni.

Aby jednak uzyskać prawidłowy wynik, należy wiedzieć, jak poprawnie posługiwać się suwmiarką i prawidłowo odczytać skalę noniusza.

Czym jest suwmiarka noniuszowa?

Suwmiarka noniuszowa to precyzyjne narzędzie pomiarowe składające się z dwóch głównych części:

• prowadnicy z podziałką główną wyrażoną najczęściej w milimetrach,
• suwaka z podziałką noniusza umożliwiającą dokładniejszy odczyt.

Noniusz pozwala odczytać wartości mniejsze niż jeden milimetr. W zależności od modelu suwmiarki dokładność może wynosić między innymi 0,1 mm, 0,05 mm lub 0,02 mm.

Profesjonalne suwmiarki noniuszowe, takie jak modele marki Dasqua Italy, wykonane są z wysokiej jakości materiałów, zapewniają płynne przesuwanie suwaka oraz powtarzalność pomiarów.

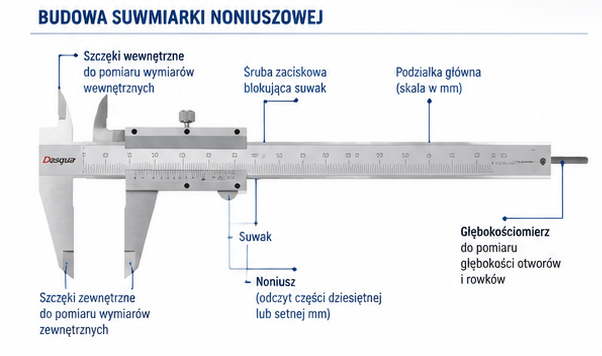

Budowa suwmiarki noniuszowej

Najważniejsze elementy suwmiarki:

Szczęki zewnętrzne

Służą do pomiaru wymiarów zewnętrznych, na przykład średnicy wałka, grubości blachy lub szerokości elementu.

Szczęki wewnętrzne

Wykorzystywane są do pomiaru średnic otworów i przestrzeni wewnętrznych.

Głębokościomierz

Wysuwany trzpień umożliwia pomiar głębokości otworów, rowków i zagłębień.

Podziałka główna

Pokazuje wartość w pełnych milimetrach.

Noniusz

Pozwala odczytać część dziesiętną lub setną milimetra.

Jak prawidłowo wykonać pomiar suwmiarką?

1. Przygotowanie suwmiarki

Przed rozpoczęciem pomiaru należy:

• oczyścić szczęki pomiarowe oraz mierzony element,
• sprawdzić, czy szczęki zamykają się całkowicie,
• upewnić się, że zerowe wskazanie jest prawidłowe.

Zabrudzenia, opiłki metalu lub niewłaściwe ustawienie szczęk mogą powodować błędne wyniki.

2. Pomiar wymiaru zewnętrznego

Aby zmierzyć element zewnętrzny:

1. Umieść przedmiot pomiędzy większymi szczękami suwmiarki.
2. Delikatnie zamknij szczęki, aż zetkną się z powierzchnią elementu.
3. Nie dociskaj zbyt mocno, ponieważ może to zmienić wynik pomiaru.
4. Odczytaj wartość ze skali.

Przykład:
Jeżeli podziałka główna wskazuje 25 mm, a kreska noniusza pokrywa się z wartością 0,6 mm, wynik pomiaru wynosi:

25,6 mm

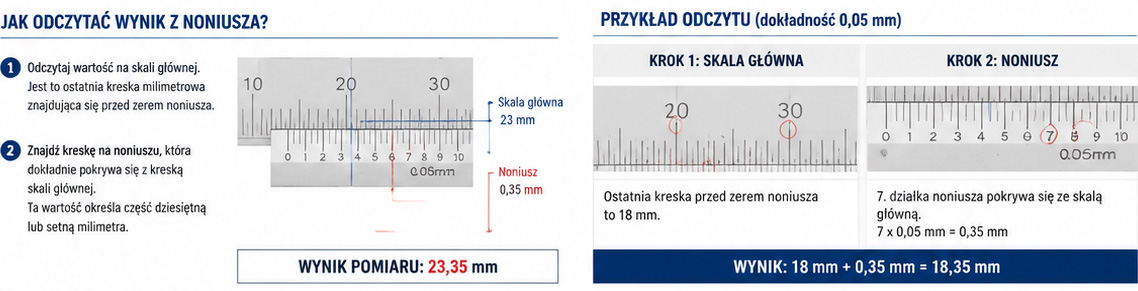

Jak odczytać wynik z noniusza?

Odczyt składa się z dwóch etapów:

Krok pierwszy

Sprawdź wartość na skali głównej. Jest to ostatnia kreska milimetrowa znajdująca się przed zerem noniusza.

Krok drugi

Znajdź kreskę na noniuszu, która dokładnie pokrywa się z kreską skali głównej.

Ta wartość określa część dziesiętną lub setną pomiaru.

Przykład dla suwmiarki o dokładności 0,05 mm:

Skala główna:
18 mm

Noniusz:
7 działka × 0,05 mm = 0,35 mm

Wynik:

18,35 mm

Najczęstsze błędy podczas pomiaru suwmiarką

Zbyt mocne ściskanie szczęk

Nadmierny nacisk może powodować ugięcie elementu lub szczęk, co prowadzi do błędnego wyniku.

Pomiar zabrudzonych powierzchni

Kurz, olej lub opiłki mogą zwiększyć wymiar i zafałszować pomiar.

Krzywe ustawienie suwmiarki

Szczęki powinny przylegać prostopadle do mierzonej powierzchni.

Odczyt pod kątem

Skalę należy odczytywać prostopadle, aby uniknąć błędu paralaksy.

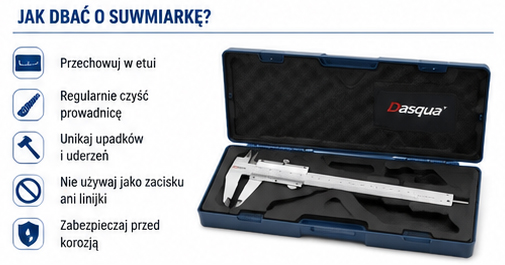

Jak dbać o suwmiarkę noniuszową?

Aby zachować dokładność narzędzia:

• przechowuj suwmiarkę w etui,
• regularnie czyść prowadnicę,
• unikaj upadków i uderzeń,
• nie używaj jej jako zacisku lub linijki,
• zabezpieczaj powierzchnie pomiarowe przed korozją.

Suwmiarka noniuszowa czy cyfrowa?

Suwmiarka noniuszowa nadal jest bardzo popularna ze względu na:

• brak konieczności stosowania baterii,
• wysoką trwałość,
• odporność na trudne warunki pracy,
• niezawodność podczas pomiarów warsztatowych.

Suwmiarki cyfrowe oferują natomiast szybszy odczyt i większą wygodę użytkowania.

Podsumowanie

Prawidłowe mierzenie suwmiarką noniuszową wymaga przede wszystkim dokładności, właściwego ustawienia narzędzia oraz umiejętnego odczytu skali. Regularna praktyka pozwala szybko wykonywać precyzyjne pomiary z dużą powtarzalnością.

Wybierając profesjonalną suwmiarkę, warto postawić na sprawdzone rozwiązania, takie jak Dasqua Italy, oferujące narzędzia stworzone z myślą o precyzji, trwałości i wymaganiach współczesnych użytkowników.

Oficjalnym przedstawicielem marki Dasqua Italy w Polsce jest firma TECH-MET Krzysztof Kowalczyk, oferująca profesjonalne narzędzia pomiarowe oraz wsparcie dla klientów poszukujących wysokiej jakości wyposażenia warsztatowego.
